Cilium系列一：Cilium架构体系

Cilium 是一款开源软件，也是 CNCF 的孵化项目，目前已有公司提供商业化支持，还有基于 Cilium 实现的服务网格解决方案。最初它仅是作为一个 Kubernetes 网络组件。Cilium 在 1.7 版本后推出并开源了 Hubble，它是专门为网络可视化设计，能够利用 Cilium 提供的 eBPF 数据路径，获得对 Kubernetes 应用和服务的网络流量的深度可见性。这些网络流量信息可以对接 Hubble CLI、UI 工具，可以通过交互式的方式快速进行问题诊断。除了 Hubble 自身的监控工具，还可以对接主流的云原生监控体系——Prometheus 和 Grafana，实现可扩展的监控策略。

特性

以下是 Cilium 的特性。

• 基于身份的安全性

  Cilium 可见性和安全策略基于容器编排系统的标识（例如，Kubernetes 中的 Label）。在编写安全策略、审计和故障排查时，再也不用担心网络子网或容器 IP 地址了。

• 卓越的性能

  eBPF 利用 Linux 底层的强大能力，通过提供 Linux 内核的沙盒可编程性来实现数据路径，从而提供卓越的性能。

• API 协议可见性 + 安全性

  传统防火墙仅根据 IP 地址和端口等网络标头查看和过滤数据包。Cilium 也可以这样做，但也可以理解并过滤单个 HTTP、gRPC 和 Kafka 请求，这些请求将微服务拼接在一起。

• 专为扩展而设计

  Cilium 是为扩展而设计的，在部署新 pod 时不需要节点间交互，并且通过高度可扩展的键值存储进行所有协调。

基于Cilium身份的网络策略

传统的 Kubernetes 网络策略基于 iptables filters，这些 filters 也存在相同的规模问题。Cilium 采用了不同的方法，使用 Kubernetes 标签为 Pod 分配安全身份（类似于 Kubernetes 使用标签识别分配给每个服务的 Pod 的方式）。网络策略以 eBPF maps 表示，并允许在网络流量进入或离开 Cilium 管理的节点时从这些映射进行超快速查找，以决定是否允许或拒绝数据包。这些eBPF程序非常小，速度超快。

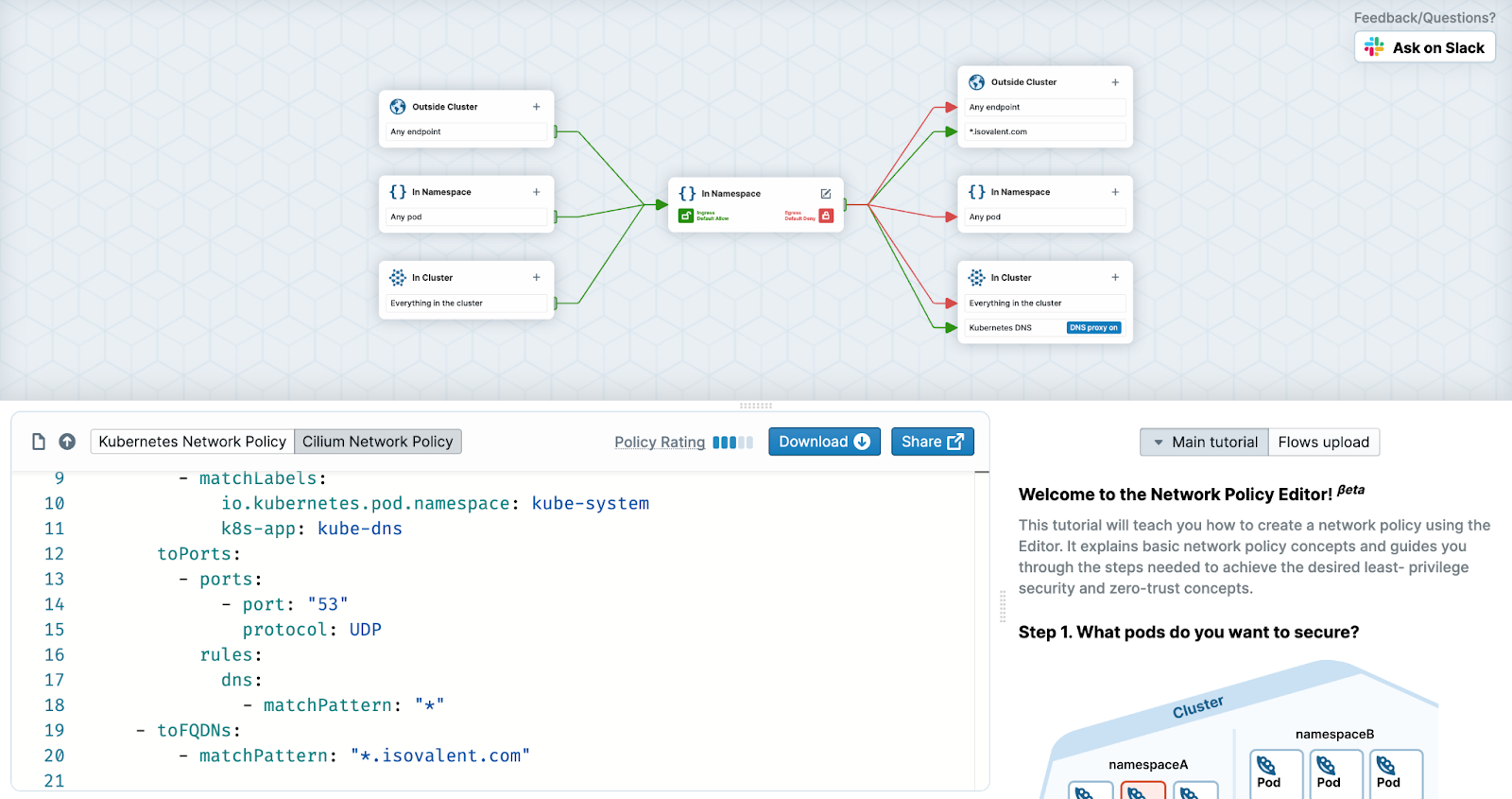

使用 Cilium，您可以编写应用程序感知的 L7 策略！例如，您可以编写一个策略来限制 Pod 之间的访问，以仅允许特定 API 端点上的特定 HTTP REST 方法。您还可以根据完全限定的域名或 IP 地址筛选流量，以便在流量需要在群集外部通信时进行通信。

eBPF是什么？

Linux 内核一直是实现监控/可观测性、网络和安全功能的理想地方。 不过很多情况下这并非易事，因为这些工作需要修改内核源码或加载内核模块， 最终实现形式是在已有的层层抽象之上叠加新的抽象。 eBPF 是一项革命性技术，它能在内核中运行沙箱程序（sandbox programs）， 而无需修改内核源码或者加载内核模块。

Linux 的内核在网络栈上提供了一组 BPF 钩子，通过这些钩子可以触发 BPF 程序的执行。Cilium datapath 使用这些钩子加载 BPF 程序，创建出更高级的网络结构。

通过阅读 Cilium 参考文档 eBPF Datapath 得知 Cilium 使用了下面几种钩子：

• XDP：这是网络驱动中接收网络包时就可以触发 BPF 程序的钩子，也是最早的点。由于此时还没有执行其他操作，比如将网络包写入内存，所以它非常适合运行删除恶意或意外流量的过滤程序，以及其他常见的 DDOS 保护机制。
• Traffic Control Ingress/Egress：附加到流量控制（traffic control，简称 tc）ingress 钩子上的 BPF 程序，可以被附加到网络接口上。这种钩子在网络栈的 L3 之前执行，并可以访问网络包的大部分元数据。适合处理本节点的操作，比如应用 L3/L4 的端点 1 策略、转发流量到端点。CNI 通常使用虚拟机以太接口对 veth 将容器连接到主机的网络命名空间。使用附加到主机端 veth 的 tc ingress 钩子，可以监控离开容器的所有流量，并执行策略。同时将另一个 BPF 程序附加到 tc egress 钩子，Cilium 可以监控所有进出节点的流量并执行策略 .
• Socket operations：套接字操作钩子附加到特定的 cgroup 并在 TCP 事件上运行。Cilium 将 BPF 套接字操作程序附加到根 cgroup，并使用它来监控 TCP 状态转换，特别是 ESTABLISHED 状态转换。当套接字状态变为 ESTABLISHED 时，如果 TCP 套接字的对端也在当前节点（也可能是本地代理），则会附加 Socket send/recv 程序。
• Socket send/recv：这个钩子在 TCP 套接字执行的每个发送操作上运行。此时钩子可以检查消息并丢弃消息、将消息发送到 TCP 层，或者将消息重定向到另一个套接字。Cilium 使用它来加速数据路径重定向。

网络可观测性

到目前为止，我一直专注于网络连接和安全性，但 Cilium 也可以帮助实现大规模的网络可观测性。

Kubernetes集群内部的网络可观测性变得非常复杂。由于 Pod 不断来来去去，并且在扩展和缩减时跨不同工作负载重新分配内部 IP 地址，因此很难观察数据包流。尝试按群集内的 IP 地址跟踪数据包是徒劳的。即使在节点上运行 eBPF 驱动的 tcpdump 也是不够的，因为 IP 地址和端口很难与工作负载匹配，尤其是当 Kubernetes 本身可能通过快速重新调试 pod 来尝试解决您正在诊断的问题时。当其中一个微服务或我们的网络策略出现问题时，我们如何获得可观测性？

是时候向您介绍Cilium的超级朋友 Hubble 了。Hubble 过滤了动态IP寻址的噪声，将网络流与其Kubernetes身份呈现在一起，因此您可以清楚地看到Pod和服务如何相互通信以及与外部世界进行通信。Hubble建立在Cilium的基础上，创建了一个一流的容器网络可观测性平台，不仅能够向你显示网络第3层和第4层的流的详细信息，还可以在第7层向你显示协议流的细节，如HTTP和gRPC。

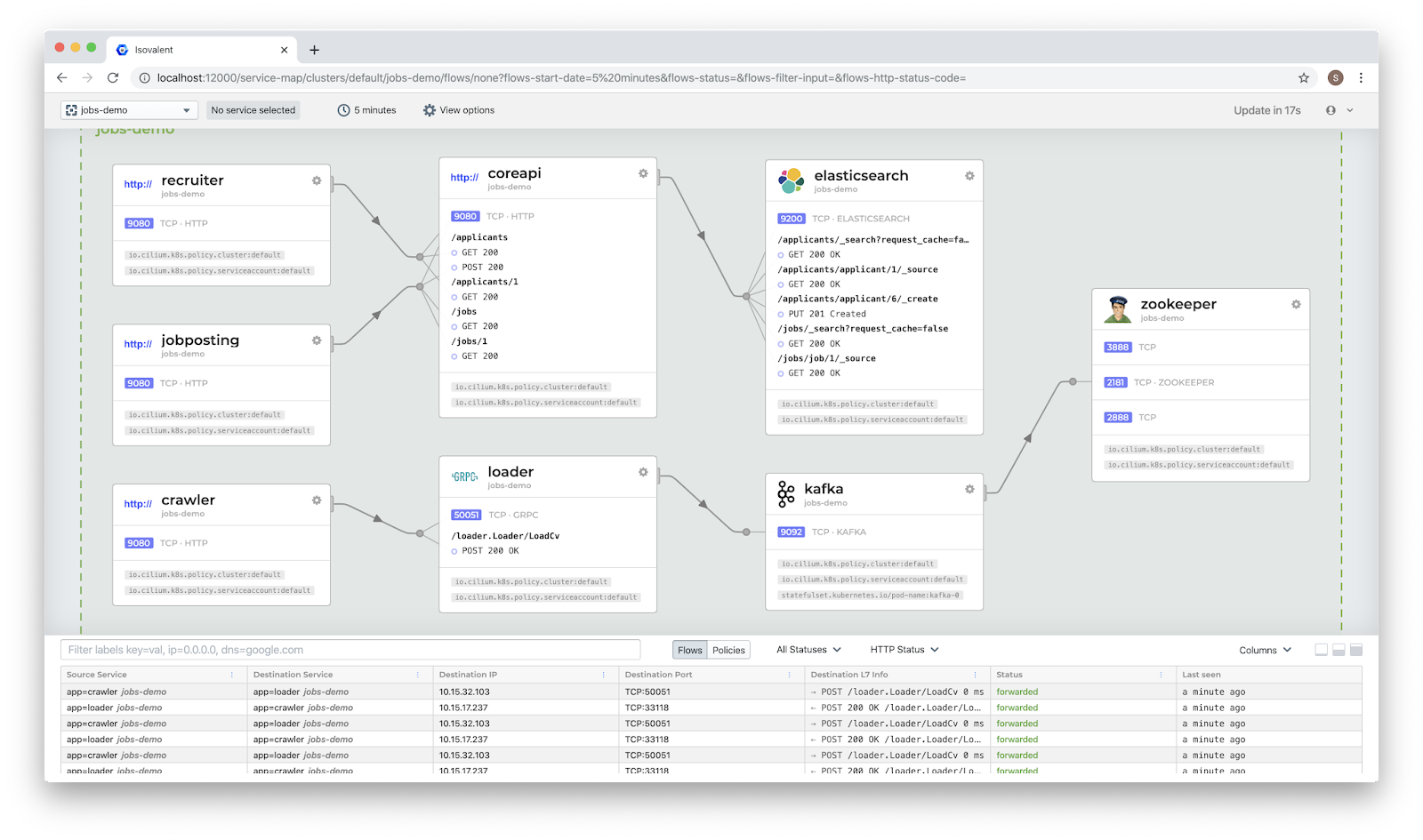

Hubble UI 更进一步，提供了服务依赖关系图的图形描述以及网络流详细信息。

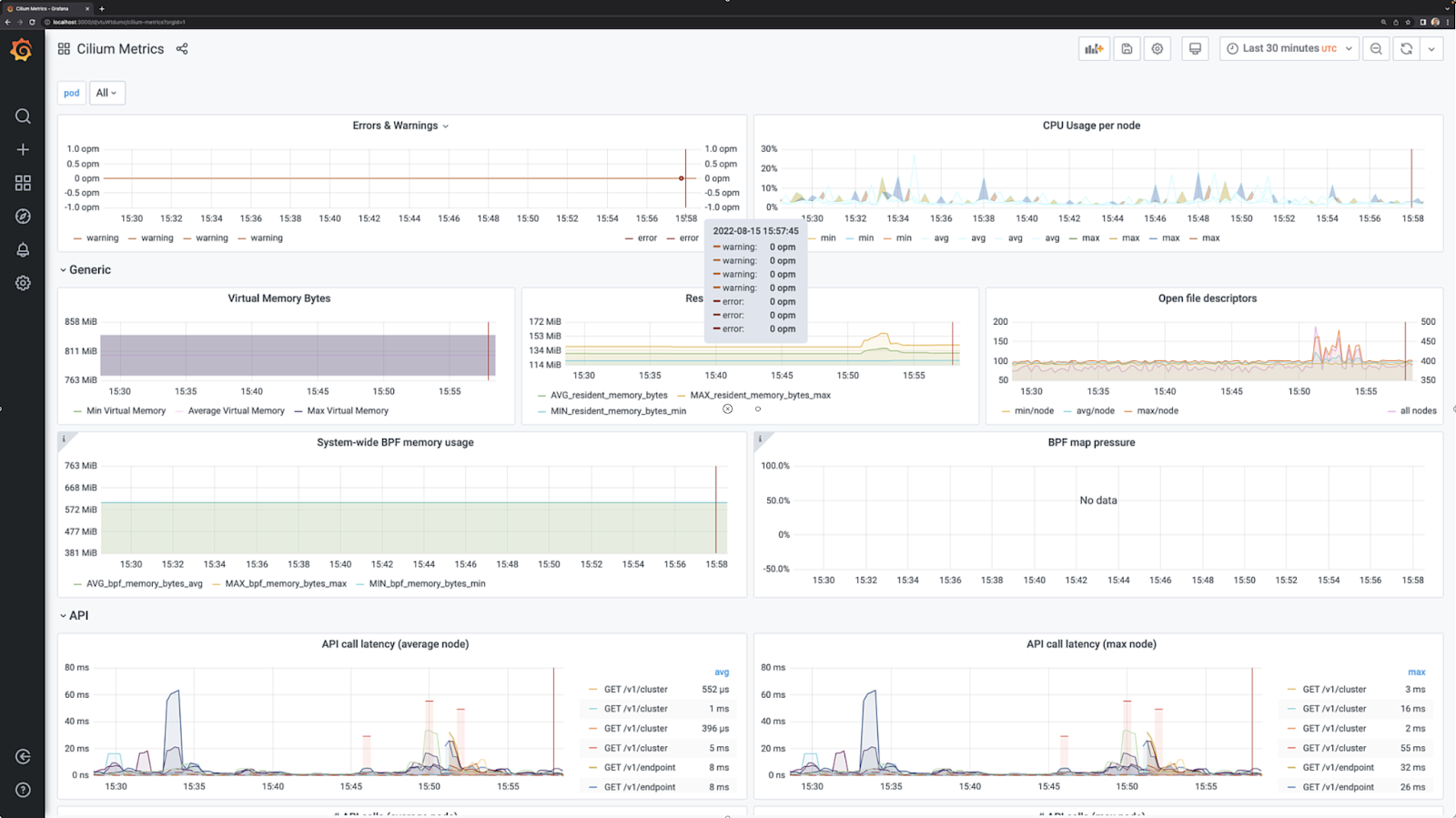

Cilium 和 Hubble 共同揭示了各种各样的指标、跟踪和日志，这些指标、跟踪和日志对于观察您的网络和诊断问题非常宝贵。您可以将这些数据提取到Grafana中以便于可视化，轻松回答有关您的网络的各种问题。例如，如果您想知道特定服务或所有集群的 4xx HTTP 响应速率，或者如果您想知道性能最差的服务之间的请求/响应延迟，Hubble 指标可以满足您的需求。

网络

一个简单的扁平第 3 层网络能够跨越多个集群连接所有应用程序容器。使用主机范围分配器可以简化 IP 分配。这意味着每个主机可以在主机之间没有任何协调的情况下分配 IP。

支持以下多节点网络模型：

• Overlay：基于封装的虚拟网络产生所有主机。目前 VXLAN 和 Geneve 已经完成，但可以启用 Linux 支持的所有封装格式。

  何时使用此模式：此模式具有最小的基础架构和集成要求。它几乎适用于任何网络基础架构，唯一的要求是主机之间可以通过 IP 连接。

• 本机路由：使用 Linux 主机的常规路由表。网络必须能够路由应用程序容器的 IP 地址。

  何时使用此模式：此模式适用于高级用户，需要了解底层网络基础结构。此模式适用于：

  • 本地 IPv6 网络
  • 与云网络路由器配合使用
  • 如果您已经在运行路由守护进程
